フォノ入力にハム、他左右のバランスが変

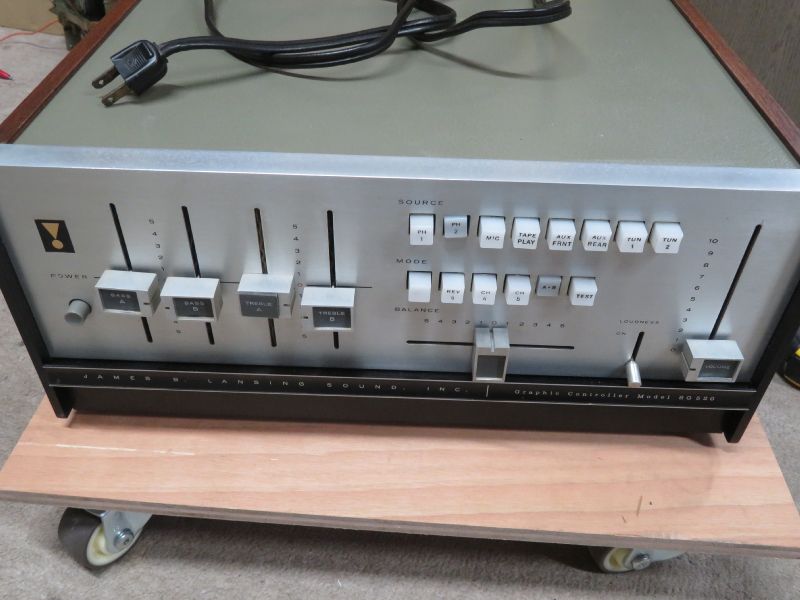

ＪＢＬ ＳＧ５２０ １９７０年頃発売
ゲルマニウムトランジスタを使用した、ジャズ再生に
良いプリアンプだそうです
これは結構やつれた感じがあるなぁ

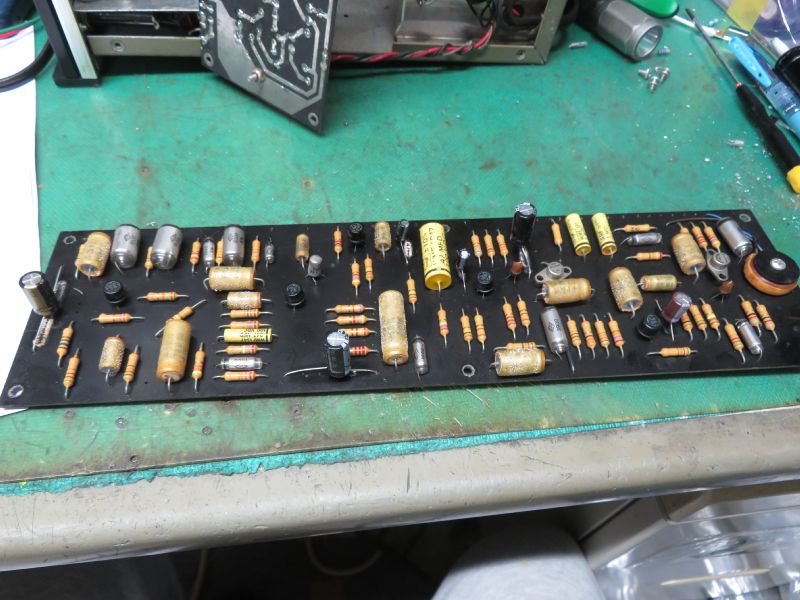

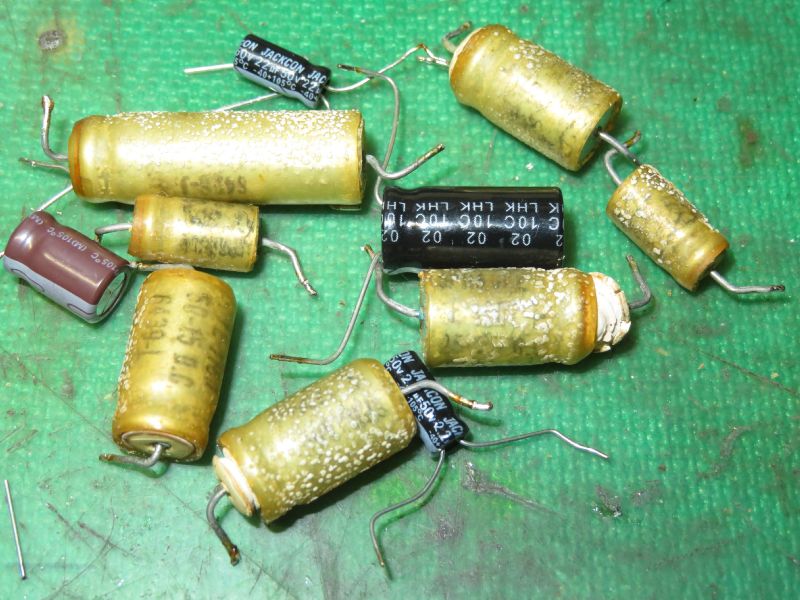

電解コンデンサは流石にダメでしょ ビンテージが良いにも程がある
中身出てるし

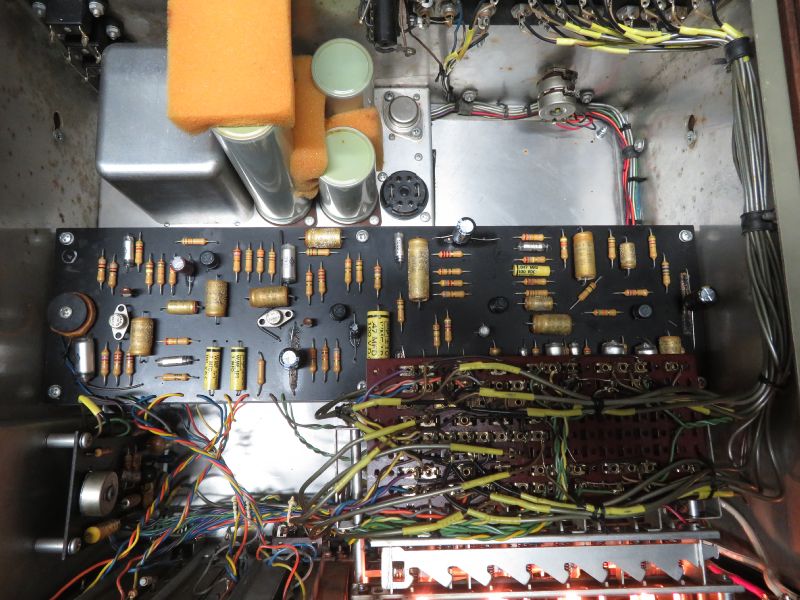

ＲＣＡのゲルマニウムトランジスタだ
故障はしていないようです

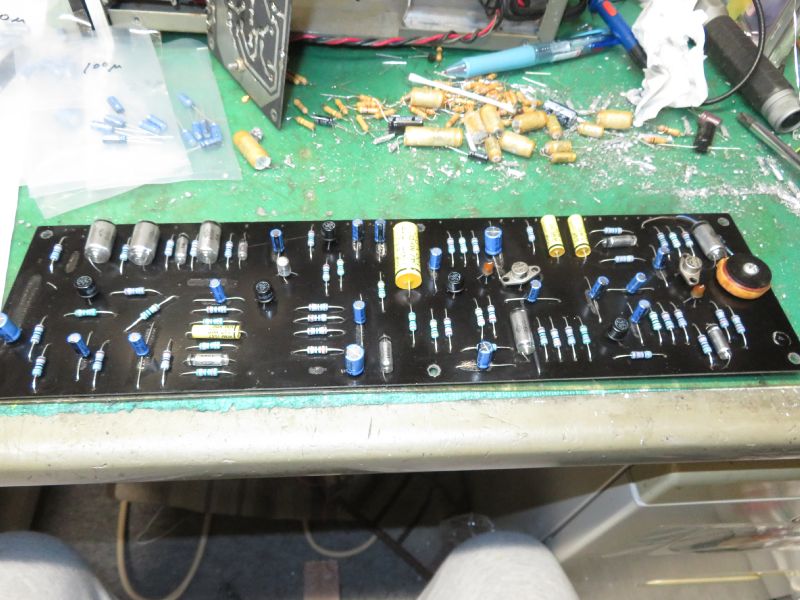

コンデンサはオーディオ用ＫＴ 耐熱１０５℃ 長寿命品を使用

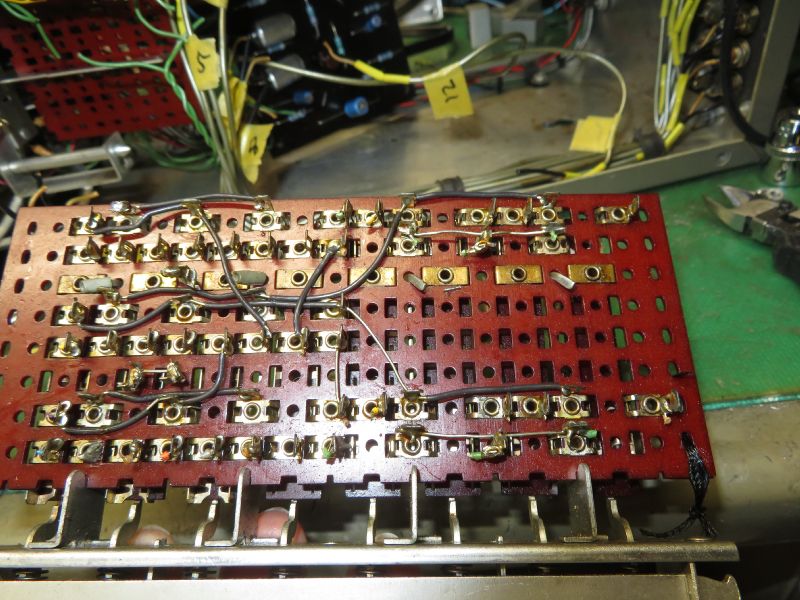

スイッチの接触不良かぁ・・・ 絶対面倒だけど やるしか無い

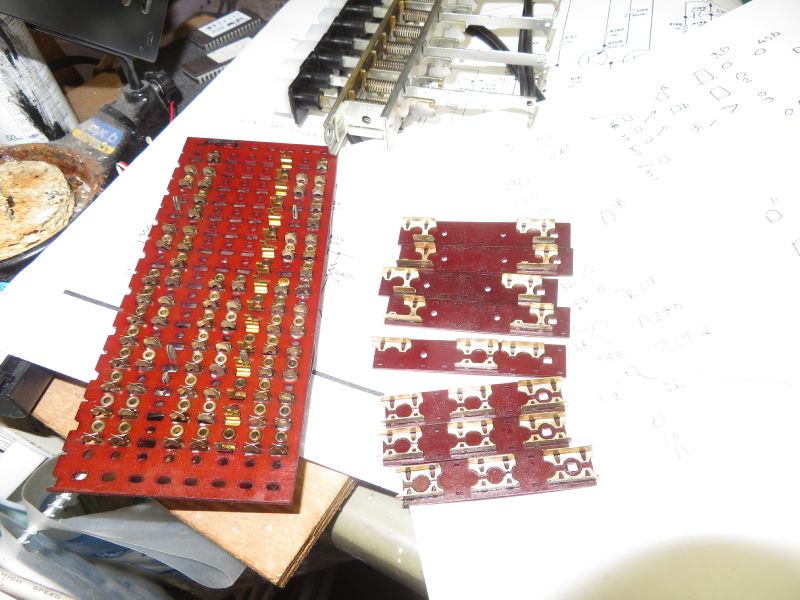

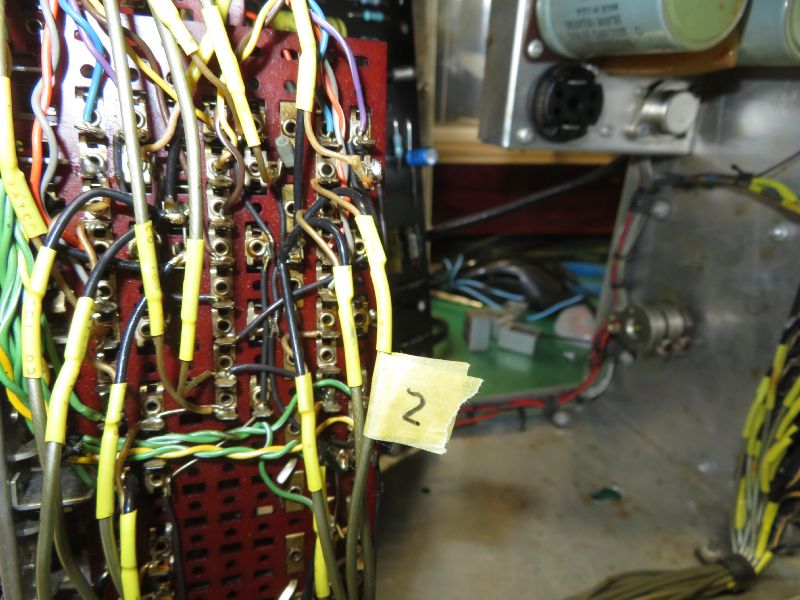

全てマーキングして離線分解洗浄する
絶対この方が汚れは落ちる 長持ちする

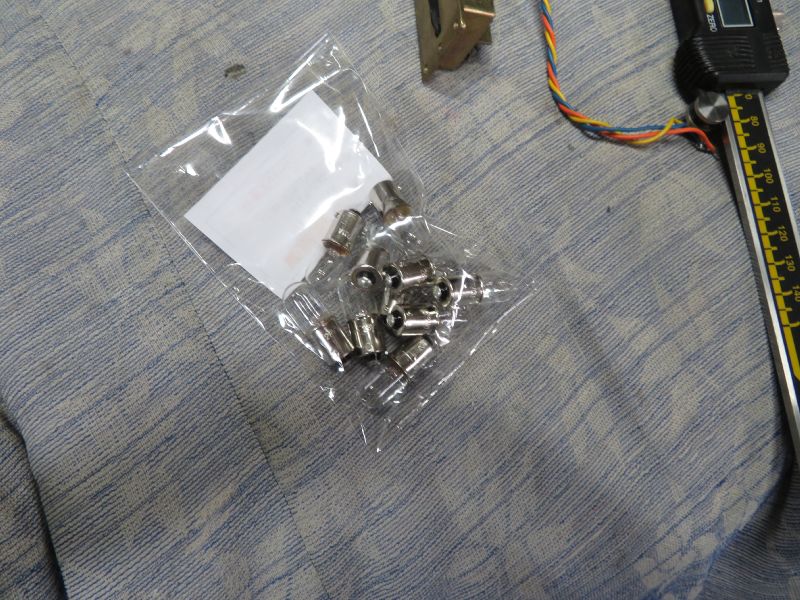

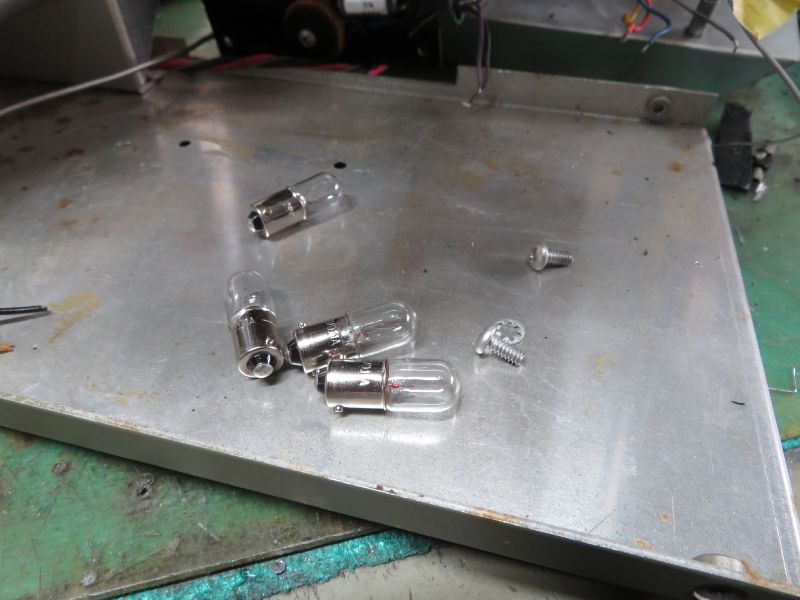

奥の方にある電球も交換しておこう
メンテ性０なので、分解時に交換

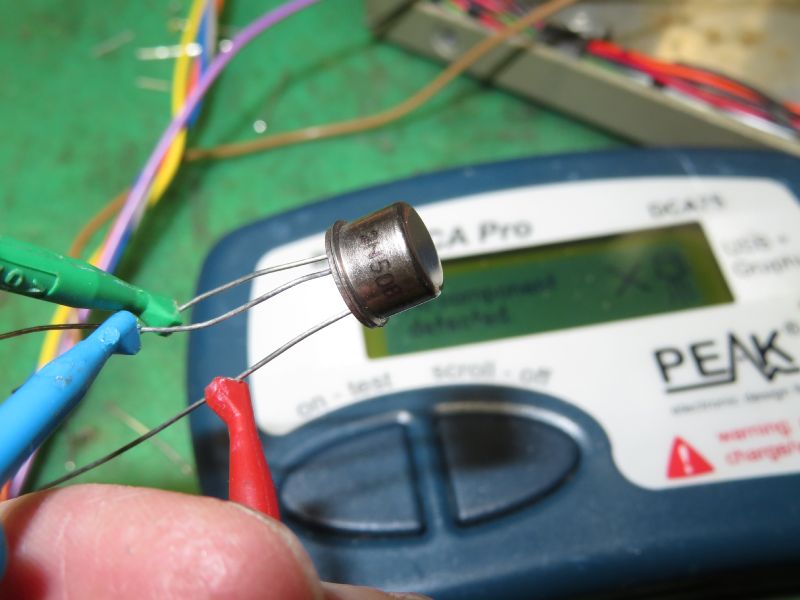

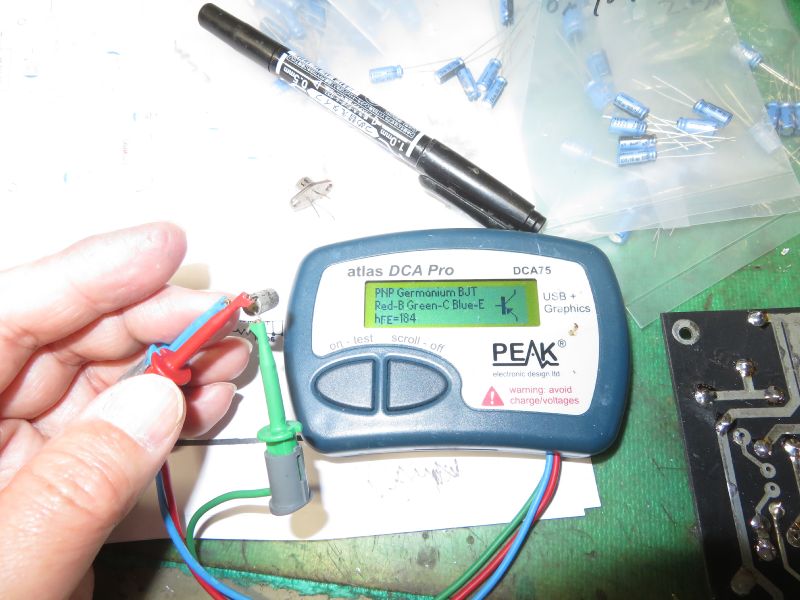

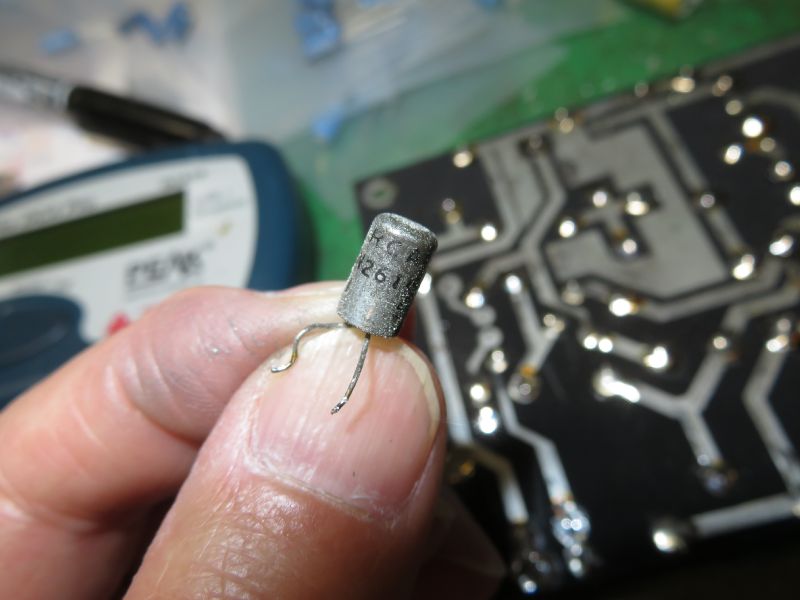

取り寄せたトランジスタ、新品だけど 故障品 どいうこと？

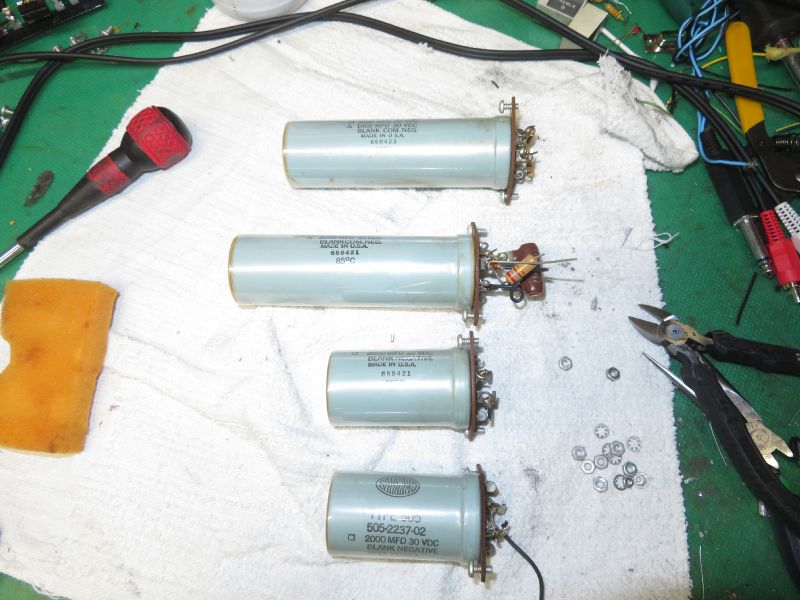

電源部ブロックコンデンサ さて再使用・・・
したくは無い ビンテージが良いとしても 俺はお勧めしない
しかし、現代でこの大きさは売って無い どうするか・・・
なら、プリント基板にする

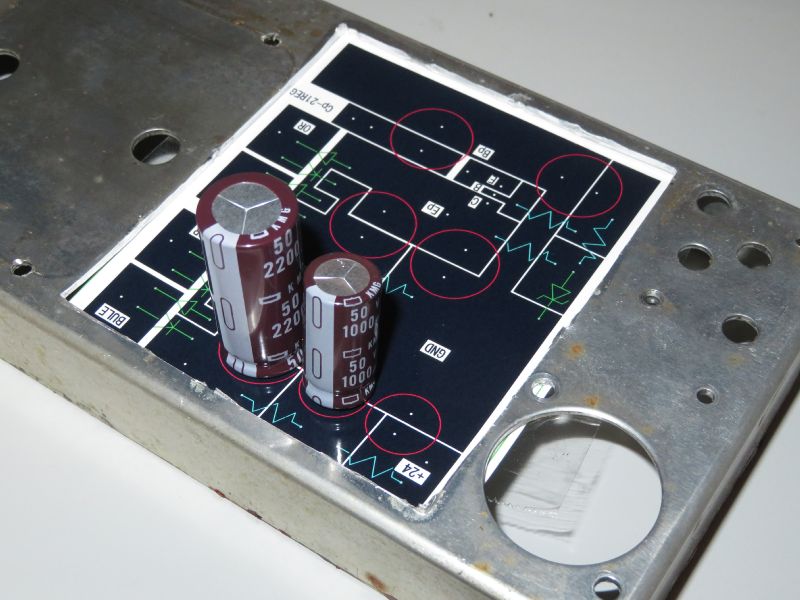

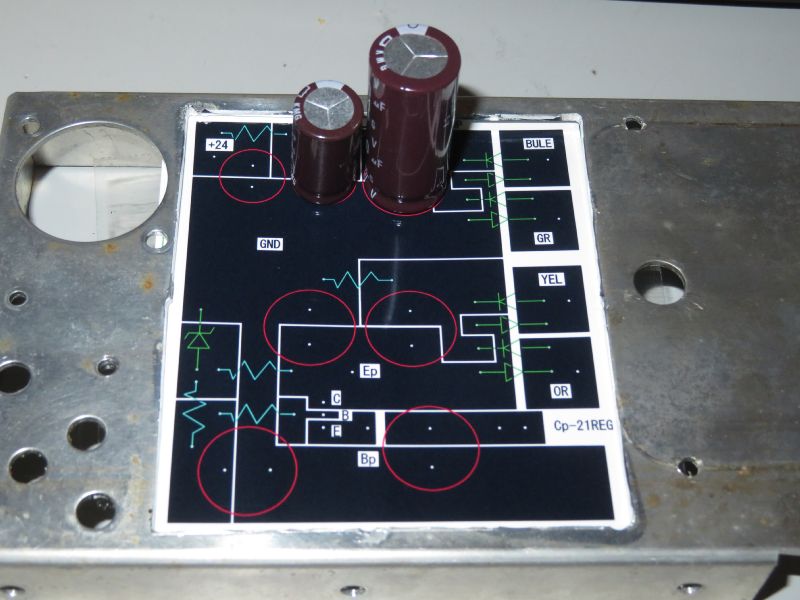

レイアウト、干渉するか確認 良い感じ
基板は自作 ＣＡＤを使えるので設計は大したことは無い

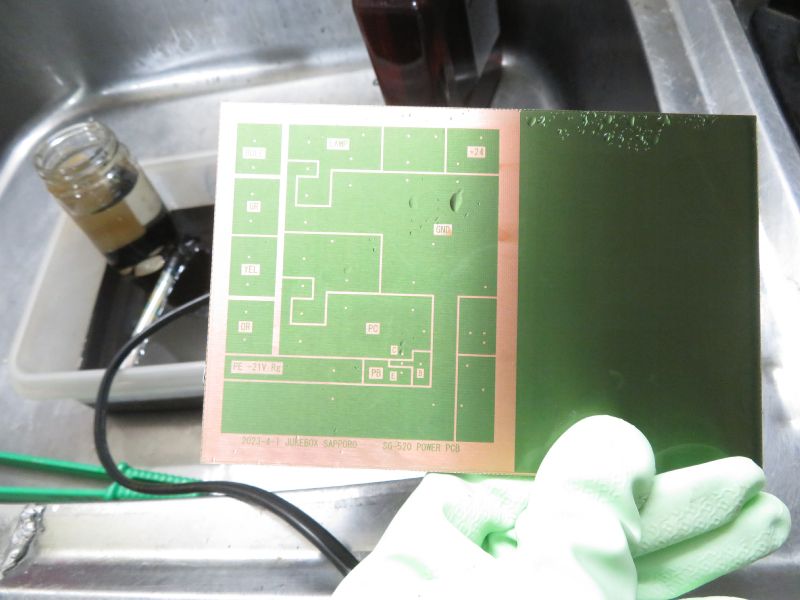

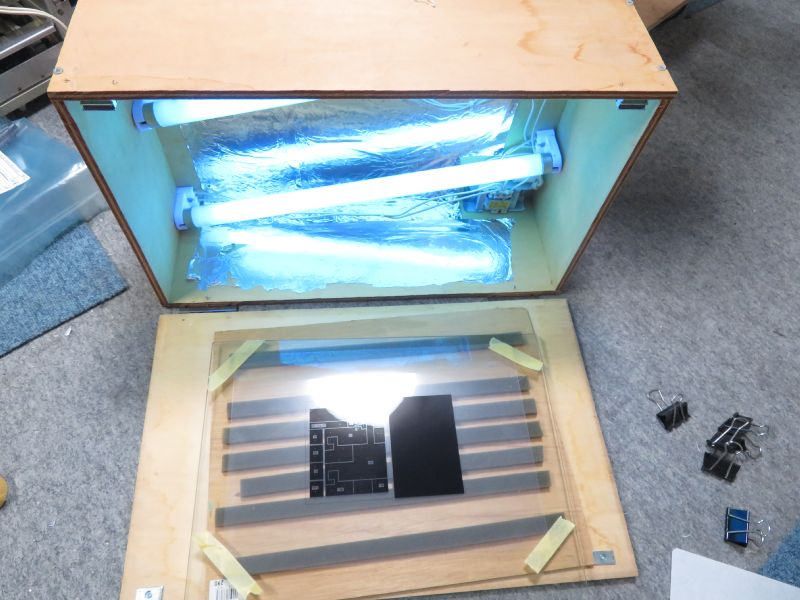

はい、現像完了

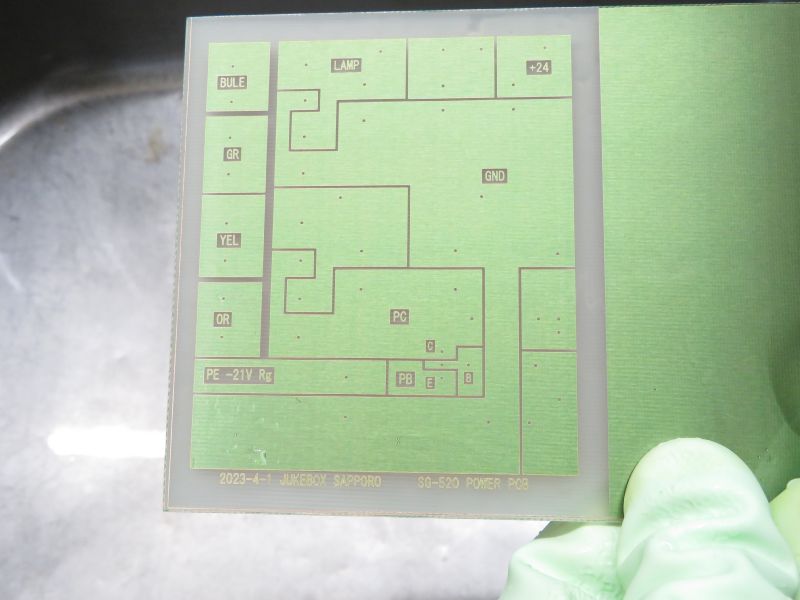

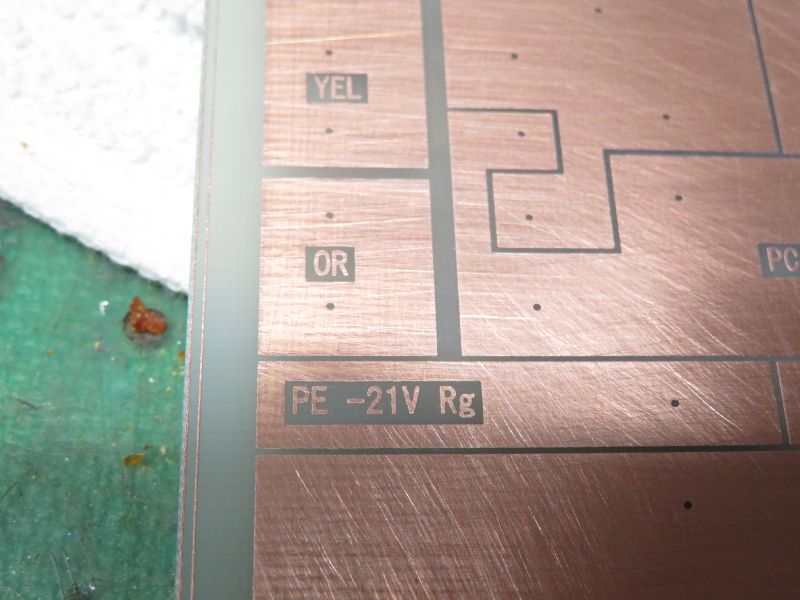

エッチング完了
これだけパターンが太ければ、大電流ＯＫ 電圧ドロップ最小

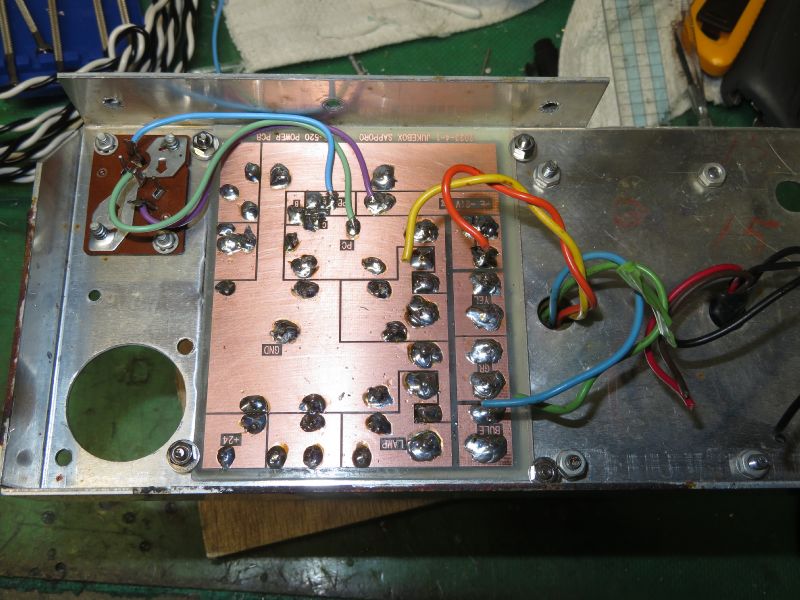

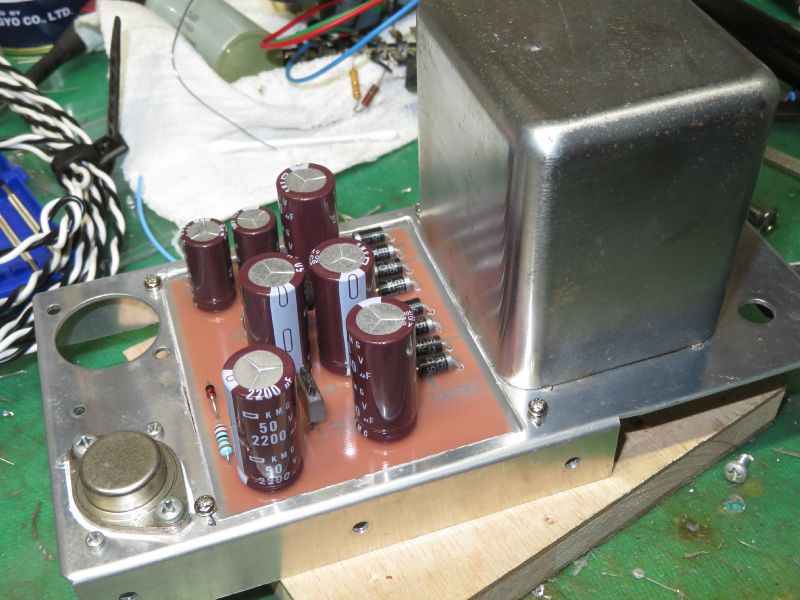

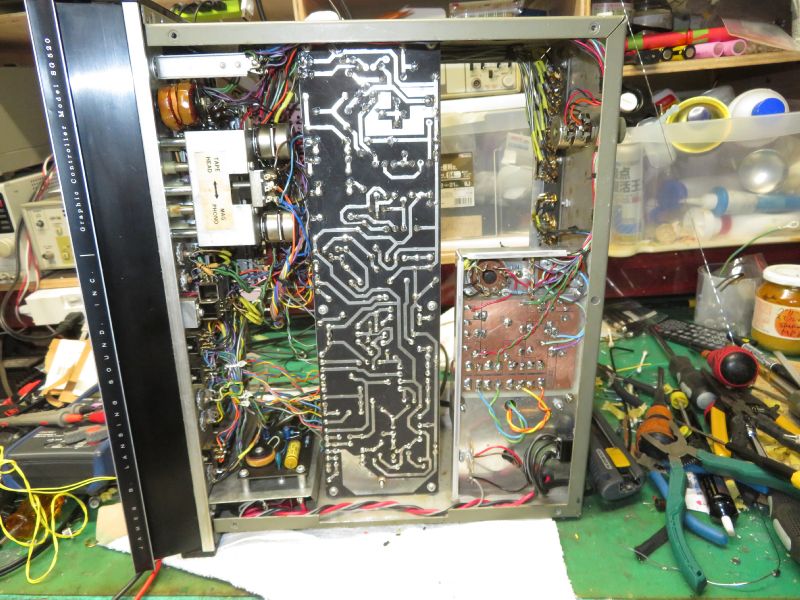

絶縁ブッシュを挟み固定 何度もレイアウト検討したので
配線が超楽

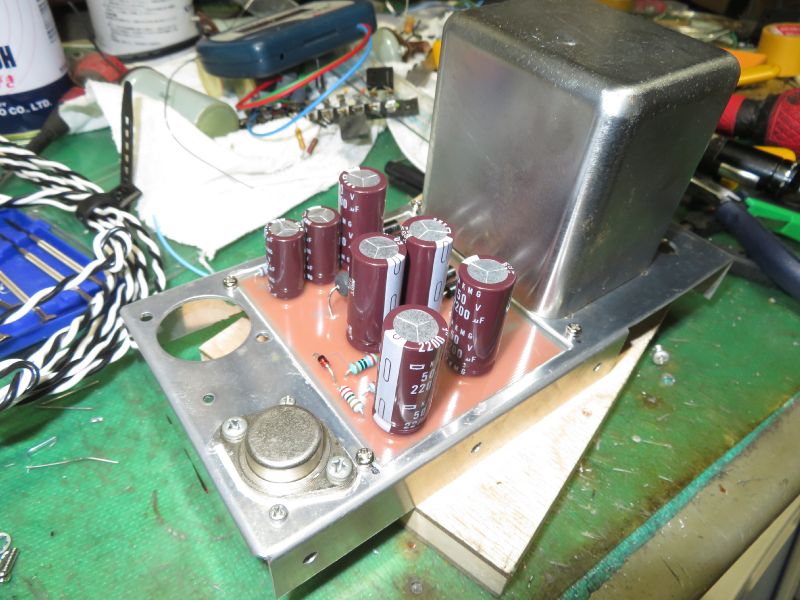

電源においても、金属皮膜抵抗使用徹底的にノイズを排除
コンデンサはオーディオ用を使う人が多いが、電源にはリプルに強い
標準で十分 耐熱と長寿命を重視
ダイオードは、スイッチ時のノイズを最小にするため
ファストリカバリーダイオードを使用
コンセント配線も新品に更新 おまじないみたいな物

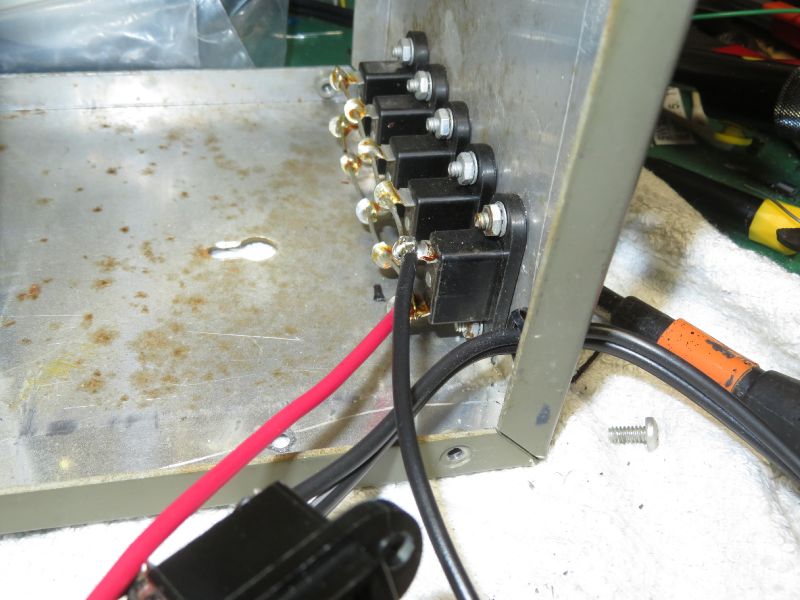

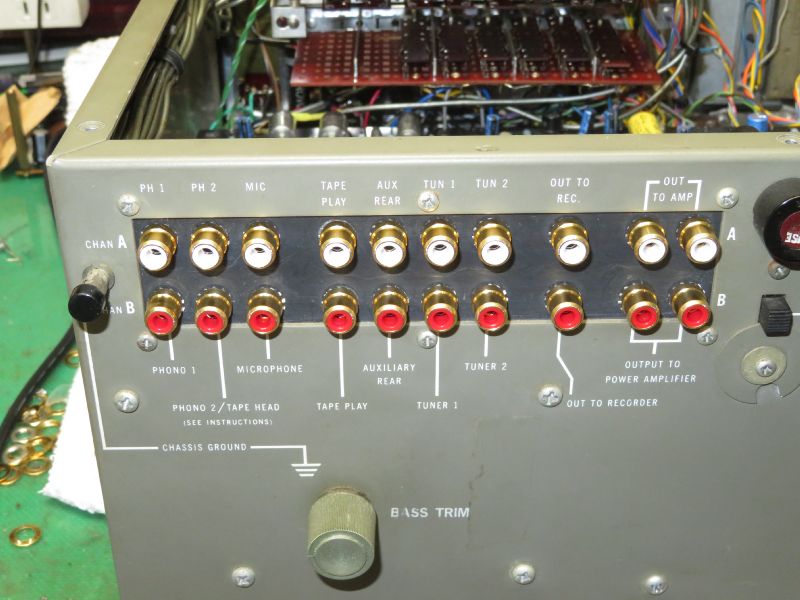

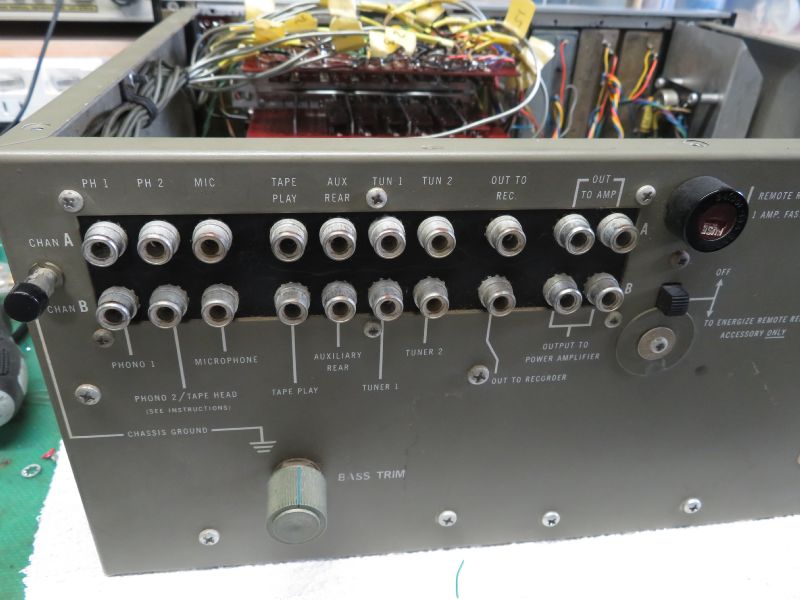

ＲＣＡ端子を金メッキにした欲しいと依頼があり交換

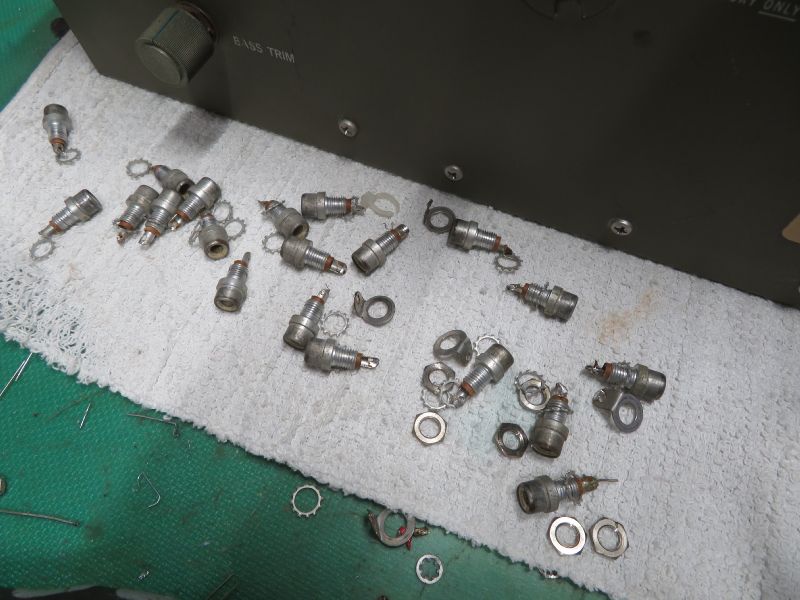

全部外す
良いと思う

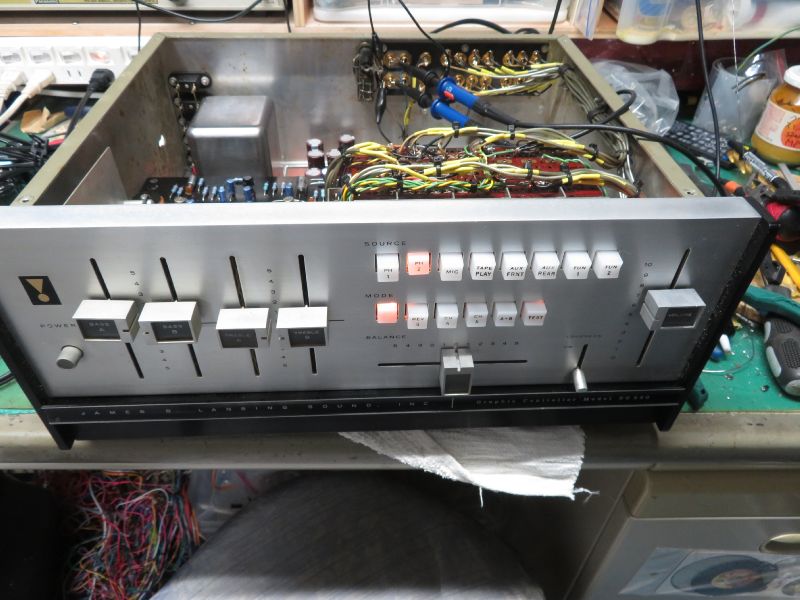

レストアは大変だったけど 満足いく仕上がりだと思う

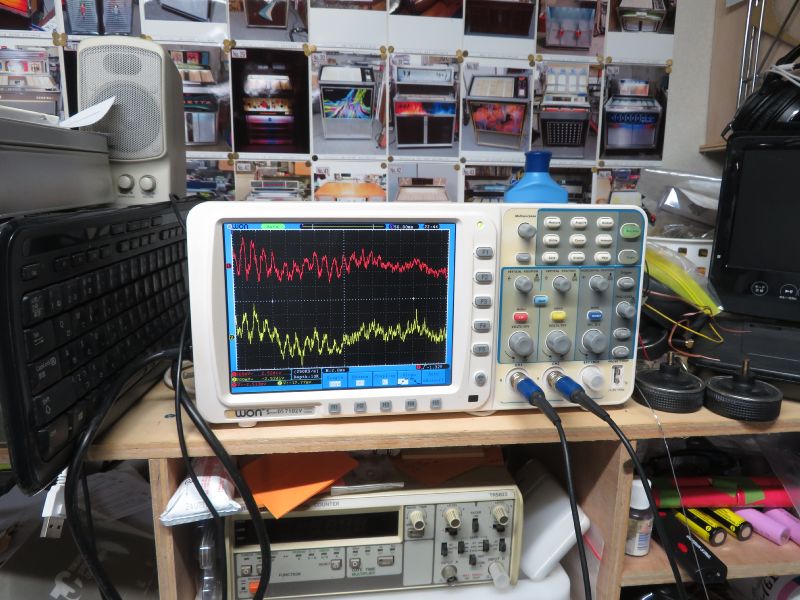

細部まで確認して仕上げた 良い出来だと思うよ
依頼者からは、メチャクチャいい音なり、ノイズも皆無になった
と有り難いお言葉を頂いた
電源基板は自前だから、何枚でも製作可能だし
これは工房の財産となる
